ساخت تابلو ال ای دی ثابت
اگر قصد راه‌اندازی مغازه جدید دارید، تابلو ال ای دی ثابت یکی از اقتصادی‌ترین راه‌ها برای ساخت یک سردرب حرفه‌ای است. تابلو LED ثابت را از دور فقط یک نوشته نورانی می‌بینید. داخلش اما یک مدار ساده است که اگر منطقش را بفهمید، ساخت تابلو ال ای دی ثابت کار پیچیده‌ای نیست. برای ساخت تابلوی کوچک حتی نیازی به دانش برق ندارید. این مقاله از پایه شروع می‌کند، یعنی ولتاژ، جریان و مقاومت، و بعد دو روش ساخت را با جدول و عدد توضیح می‌دهد. اگر وقت یا حوصله لحیم‌کاری ندارید، در انتها می‌گویم چطور تابلوی آماده را از سام تابلو سفارش بدهید.

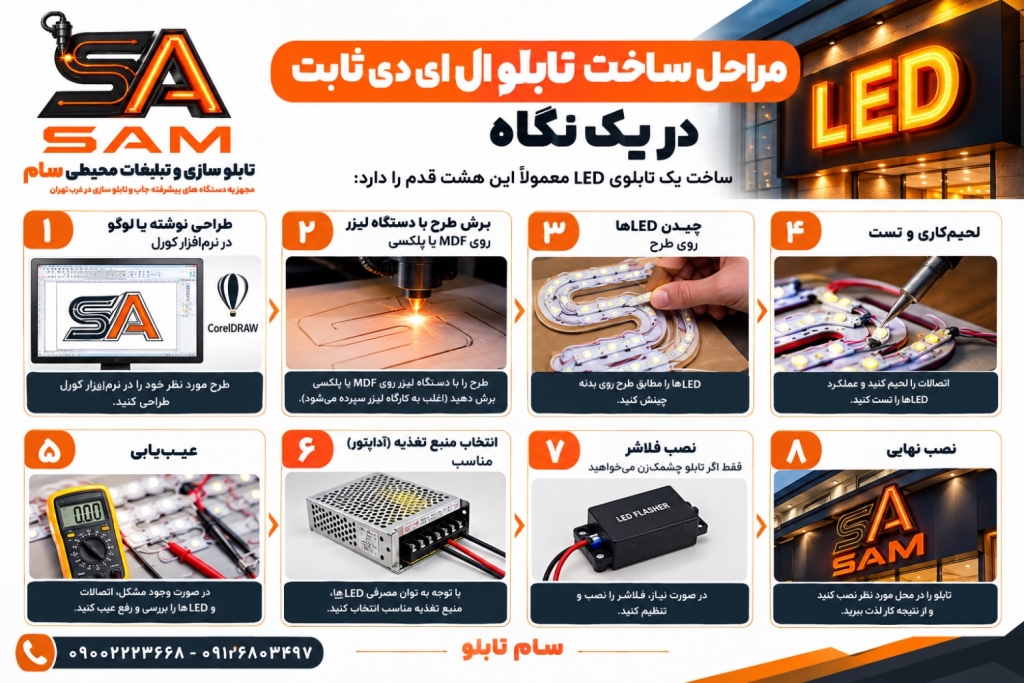

مراحل ساخت تابلو ال ای دی ثابت در یک نگاه
ساخت یک تابلوی LED معمولاً این هشت قدم را دارد:
- طراحی نوشته یا لوگو در نرم‌افزار کورل
- برش طرح با دستگاه لیزر روی MDF یا پلکسی (اغلب به کارگاه لیزر سپرده می‌شود)
- چیدن LEDها روی طرح
- لحیم‌کاری و تست
- عیب‌یابی
- انتخاب منبع تغذیه (آداپتور) مناسب
- نصب فلاشر، فقط اگر تابلو چشمک‌زن می‌خواهید
- نصب نهایی
جنس زمینه: MDF یا پلکسی؟
برای کاهش هزینه، ورق MDF سه میل (سفید یا مشکی) انتخاب خوبی است. پلکسی‌گلاس بادوام‌تر است ولی گران‌تر درمی‌آید. برای تابلوی داخل مغازه MDF کافی است. برای فضای باز و رطوبت، پلکسی منطقی‌تر است.
سه مفهوم پایه: ولتاژ، جریان، مقاومت
بدون این سه مفهوم همه‌چیز حفظی می‌شود، پس خلاصه‌اش را بخوانید.
- ولتاژ مثل فشار آب در مخزن است. برق شهر AC است، اما تابلو LED با برق DC آداپتور کار می‌کند.
- جریان مثل جاری شدن همان آب در لوله است. همین جریان الکترون‌ها LED را روشن می‌کند.
- مقاومت مثل باریک‌شدن لوله است. جریان را کم می‌کند. مقاومت همیشه بد نیست، چون جریان زیاد LED را می‌سوزاند و مقاومت جلوی آن را می‌گیرد.
هر LED ولتاژ کاری مخصوص خودش را دارد و این عدد روی بسته‌بندی نوشته شده است. اگر ولتاژ منبع از آن بیشتر باشد و مقاومتی در مسیر نباشد، LED می‌سوزد. در اتصال هم پایه بلند LED مثبت (قرمز آداپتور) و پایه کوتاه منفی (مشکی) است.
ال ای دی اوال یا کلاهی؟
دو مدل رایج در تابلوهای ثابت LED اوال و LED کلاهی هستند. اوال پخش نور بهتر و زاویه دید بازتری دارد و برای فضای باز مناسب‌تر است. کلاهی نور متمرکزتر و قیمت پایین‌تری دارد و برای تابلوهای کوچک و داخلی کفایت می‌کند.
ولتاژ LED و آرایش سری با مقاومت
آداپتور استاندارد تابلو LED معمولاً ۱۲ ولت است. پس یک LED دو یا سه ولتی را نمی‌شود مستقیم به آن زد. باید چند LED را پشت هم (سری) ببندید تا مجموع ولتاژشان به منبع نزدیک شود.
| رنگ LED | ولتاژ کاری | تعداد در هر دسته سری | مقاومت همراه دسته |
|---|---|---|---|
| قرمز، زرد | ۲ تا ۲.۲ ولت | ۵ عدد | ۱۲۰ اهم (قهوه‌ای، قرمز، قهوه‌ای) |
| سبز، آبی، یخی، صورتی، بنفش | ۳ تا ۳.۲ ولت | ۳ عدد | ۲۰۰ تا ۲۲۰ اهم (قرمز، قرمز، قهوه‌ای) |
مقاومت‌های بالا مقدار استاندارد و ایمن‌اند. هر چه مقاومت را کوچک‌تر کنید نور بیشتر می‌شود، اما عمر LED سریع کم می‌شود. تابلوی سردر باید سال‌ها کار کند، پس روشن‌تر کردن با حذف مقاومت معامله خوبی نیست.

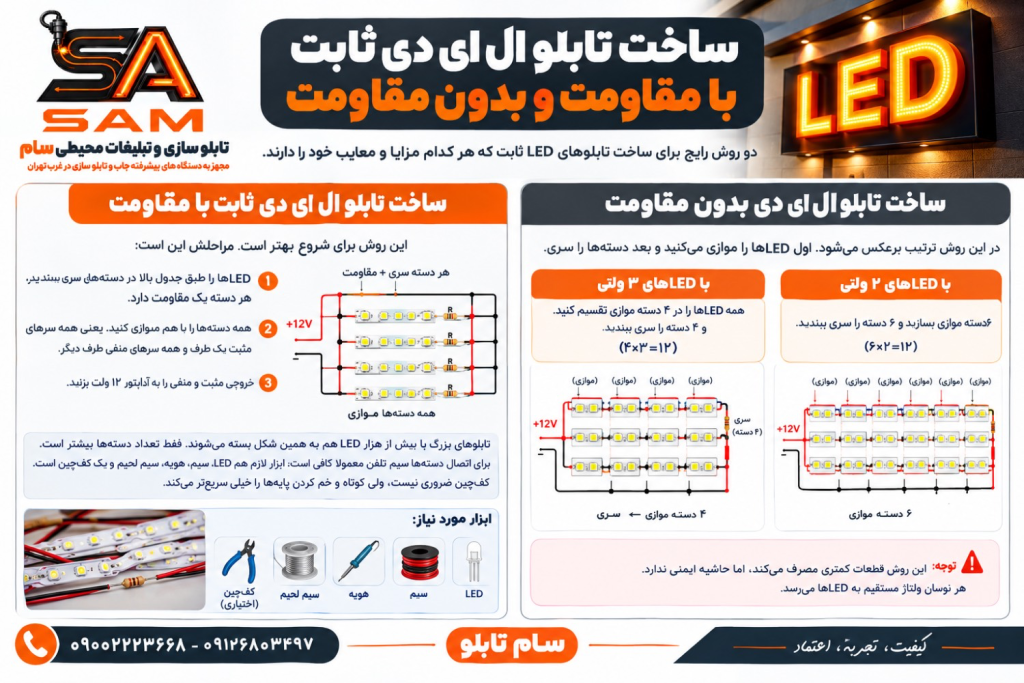

ساخت تابلو ال ای دی ثابت با مقاومت
این روش برای شروع بهتر است. مراحلش این است:
- LEDها را طبق جدول بالا در دسته‌های سری ببندید. هر دسته یک مقاومت دارد.
- همه دسته‌ها را با هم موازی کنید. یعنی همه سرهای مثبت یک طرف و همه سرهای منفی طرف دیگر.
- خروجی مثبت و منفی را به آداپتور ۱۲ ولت بزنید.
تابلوهای بزرگ با بیش از هزار LED هم به همین شکل بسته می‌شوند. فقط تعداد دسته‌ها بیشتر است. برای اتصال دسته‌ها سیم تلفن معمولاً کافی است. ابزار لازم هم LED، سیم، هویه، سیم لحیم و یک کف‌چین است. کف‌چین ضروری نیست، ولی کوتاه و خم کردن پایه‌ها را خیلی سریع‌تر می‌کند.
ساخت تابلو ال ای دی بدون مقاومت
در این روش ترتیب برعکس می‌شود. اول LEDها را موازی می‌کنید و بعد دسته‌ها را سری.
- با LEDهای ۳ ولتی: همه LEDها را در ۴ دسته موازی تقسیم کنید و ۴ دسته را سری ببندید (۴×۳=۱۲).
- با LEDهای ۲ ولتی: ۶ دسته موازی بسازید و ۶ دسته را سری ببندید (۶×۲=۱۲).
این روش قطعات کمتری مصرف می‌کند، اما حاشیه ایمنی ندارد. هر نوسان ولتاژ مستقیم به LEDها می‌رسد و یک LED ضعیف می‌تواند بار را روی بقیه بیندازد.
ساخت خودتان یا سفارش به سام تابلو؟
| معیار | ساخت در خانه | سفارش به سام تابلو |
|---|---|---|
| زمان | چند روز، همراه با یادگیری و تست | طبق زمان‌بندی تولید |
| هزینه اولیه | LED، هویه، آداپتور، برش لیزر | قیمت یکجا برای تابلوی نصب‌شده |
| کیفیت لحیم و مدار | به مهارت شما بستگی دارد | تولید حرفه‌ای |
| طراحی | باید خودتان در کورل طراحی کنید | طراحی همراه با ساخت |
| عیب‌یابی و پشتیبانی | با خودتان است | پشتیبانی تولیدکننده |
| مناسب برای | سرگرمی، تابلوی کوچک، یادگیری | سردر مغازه و تابلوی تجاری |
عوامل مؤثر بر قیمت و کیفیت تابلو ال ای دی ثابت
قیمت تابلو را چند چیز تعیین می‌کند:
- تعداد LED: روش دقیق‌تر قیمت‌گذاری است. قیمت بر اساس متراژ محیطی تابلو دقیق نیست، چون تراکم LED در تابلوها فرق دارد.
- نوع و رنگ LED: رنگ قرمز معمولاً ارزان‌تر از یخی، آبی و سبز است.
- جنس زمینه: پلکسی گران‌تر و بادوام‌تر است و MDF ارزان‌تر.
- کیفیت مونتاژ و سیم‌کشی: سیم ضخیم‌تر و قطعات بهتر هزینه را بالا می‌برند، ولی دوام را هم بیشتر می‌کنند.
یک نکته فنی هم در مونتاژ مهم است. تابلوهایی که LEDها روی برد مسی (PCB) سوار می‌شوند، اتصال محکم‌تر و انتقال حرارت بهتری دارند. این یعنی احتمال قطعی کمتر و عمر بیشتر LEDها. اگر تابلو را سفارشی می‌گیرید، از سازنده بپرسید مونتاژ روی چه بردی انجام می‌شود.
بزرگ‌ترین ایراد تابلوهای ثابت ارزان «افت نور بعد از چند ماه» و «خاموش شدن یک قسمت» است. اولی معمولاً از حذف مقاومت و دومی از لحیم ضعیف می‌آید. هنگام تحویل تابلو را چند ساعت روشن نگه دارید و یکنواخت بودن نور را ببینید.
عیب‌یابی سریع تابلوی LED
- یک دسته خاموش است: یک LED سوخته یا لحیم سرد در همان دسته سری وجود دارد. چون در سری یک LED قطع شود کل دسته خاموش می‌شود.
- کل تابلو خاموش است: آداپتور و اتصال مثبت و منفی را چک کنید.
- نور کم یا ضعیف است: ولتاژ آداپتور را اندازه بگیرید و مقدار مقاومت را با جدول بالا مقایسه کنید.
سفارش تابلو ال ای دی ثابت از سام تابلو
ساخت دستی برای یادگیری و تابلوی کوچک عالی است. اما اگر برای کسب‌وکارتان تابلویی می‌خواهید که هر شب ساعت‌ها روشن بماند، سفارش حرفه‌ای منطقی‌تر است. سام تابلو مراحل طراحی، ساخت، مونتاژ و تحویل تابلو LED ثابت را یکجا انجام می‌دهد. ابعاد، رنگ، فونت و جنس زمینه طبق خواسته شما انتخاب می‌شود. اگر ایده‌ای برای طرح ندارید، تیم طراحی کنارتان است.
اگر به خدمات دیگری هم نیاز دارید، سام تابلو لایت‌باکس، فریم‌لس، نئون، حروف برجسته، زیرکار تبلیغاتی و چاپ لارج فرمت هم دارد. می‌توانید تابلو را همراه با بقیه کارهای مغازه‌تان یکجا سفارش بدهید.
قبل از سفارش تابلو برای مغازه، شناخت تفاوت تابلو LED ثابت و روان به شما کمک می‌کند انتخاب بهتری داشته باشید.
📞 برای مشاوره رایگان و ثبت سفارش تابلو ال ای دی ثابت با سام تابلو تماس بگیرید
سوالات متداول
ساخت تابلو ال ای دی ثابت در خانه واقعاً ممکن است؟
بله. با LED، سیم، هویه و آداپتور ۱۲ ولت می‌توانید تابلوی کوچک بسازید. فقط برش طرح را معمولاً باید به کارگاه لیزر بسپارید.
کدام روش بهتر است: با مقاومت یا بدون مقاومت؟
برای شروع و برای تابلوی بلندمدت، روش با مقاومت امن‌تر است. روش بدون مقاومت قطعه کمتری دارد، اما در برابر نوسان ولتاژ آسیب‌پذیرتر است.
چرا نمی‌شود یک LED را مستقیم به آداپتور ۱۲ ولت زد؟
چون ولتاژ کاری LED فقط ۲ تا ۳ ولت است. بدون سری‌کردن یا مقاومت، جریان زیاد آن را فوری می‌سوزاند.
قیمت تابلو ال ای دی ثابت چطور محاسبه می‌شود؟
مهم‌ترین عوامل تعداد LED، نوع و رنگ آن، جنس زمینه و کیفیت مونتاژ است. برای قیمت دقیق با سام تابلو تماس بگیرید.
نتیجه‌گیری
ساخت تابلو LED ثابت بر سه اصل ساده استوار است: ولتاژ LED را بشناسید، آن را با سری‌کردن به ۱۲ ولت برسانید و جریان را با مقاومت کنترل کنید. اگر دوست دارید خودتان بسازید، روش با مقاومت را شروع کنید. اگر تابلوی تجاری و ماندگار می‌خواهید، سفارش به سام تابلووقت و ریسک شما را کم می‌کند.
